Forum»Steckerbelegung org. CDI
Seite 1 von 1 [5 Beiträge]
| Autor | Nachricht |
|---|---|
| Beobachter Anmeldedatum: 09.10.2008 Beiträge: 3 Chats: 0 | Hallo, habe ein kleines Problem in Bezug auf eine NSR 50 (AC08) Bj. 90 od. 91. Das Gefährt hat eine Daytona-Tuning-CDI. Diese ist defekt. Nun soll wieder die original CDI dran. Probelm ist aber das die Daytona-CDI ja direkt (also ohne Stecker) mit dem Kabelbaum verbunden war. Die org. CDI hat ja einen Stecker, diesen Stecker habe ich auch, aber nun weiss ich nicht welche Kabel auf welchen PIN des Steckers müssen. Vielleicht kann jemand mal bei seiner baugleichen Maschine nachsehen? Gruß akira |
| Nach oben | profil pn |
| Fortgeschrittener Name: Ralf Geschlecht:  Fahrzeug: Honda NSR 50, Suzuki GS500E, Toyota Starlet Anmeldedatum: 03.05.2007 Beiträge: 186 Chats: 0 Wohnort: Dahlem | ich kann ja mal versuchen n foto vom original-stecker zu machen. mal sehen wie ich rankomm |
| Nach oben | profil pn |
| Beobachter Anmeldedatum: 09.10.2008 Beiträge: 3 Chats: 0 | Das wäre nett  |
| Nach oben | profil pn |

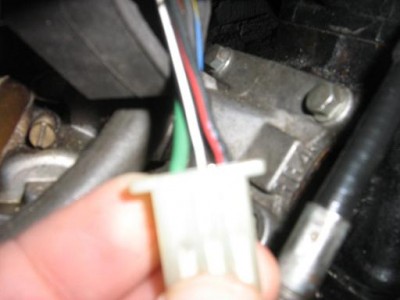

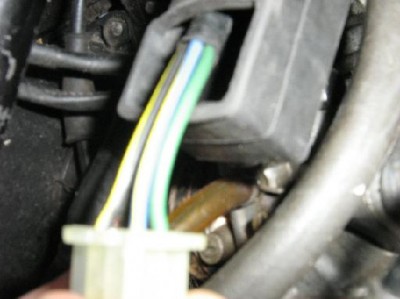

| Fortgeschrittener Name: Ralf Geschlecht: Fahrzeug: Honda NSR 50, Suzuki GS500E, Toyota Starlet Anmeldedatum: 03.05.2007 Beiträge: 186 Chats: 0 Wohnort: Dahlem | so da sind die fotos. hab sie nicht besser hinbekommen   IMG_1969.jpg - [Bild vergrößern]  IMG_1968.jpg - [Bild vergrößern] |
| Nach oben | profil pn |
| Beobachter Anmeldedatum: 09.10.2008 Beiträge: 3 Chats: 0 | Hi, vielen dank für die Bilder. Leider kann ich darauf aber nicht erkennen welches Kabel (Farbe) an welchen Pin geht. Ich habe von meiner org. CDI mal ein Bild gemacht. Ich müsste ja nur wissen welches Kabel (Farbe) vom Kabelbaum an welchen Pin der org. CDI muss. Vielleicht kann es ja mal jemand aufschreiben, das wäre sehr nett. BTW rechts das Teil im Bild ist die defekte Tuning cdi. [URL=http://s2b.directupload.net/file/u/10017/q35dql5i_jpg.htm]  [/URL]Gruß p.m. |
| Nach oben | profil pn |
| Gast | Mach mit!Wenn Dir die Beiträge gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:» Anmelden Registrierte Mitglieder genießen die folgenden Vorteile: ✔ kostenlose Mitgliedschaft ✔ keine Werbung ✔ direkter Austausch mit Gleichgesinnten ✔ neue Fragen stellen oder Diskussionen starten ✔ schnelle Hilfe bei Problemen ✔ Bilder und Videos hochladen ✔ und vieles mehr... |
| Nach oben | |
Seite 1 von 1 [5 Beiträge]
